25mm वर्ग सी/R160 मल्टीजेट वेन व्हील वाटर मीटर
एलएक्सएसजी-ईठंडे और गर्म पानी के लिए 15mm-65mm आकार में आवासीय आवेदन के लिए एक टरबाइन सुपर शुष्क पानी मीटर है।
सुविधाऐं
* चुंबकीय ड्राइव, कम संचरण प्रतिरोध, मेंढक प्रतिरोधी।
* चुंबकीय ढाल, बाहरी चुंबकीय क्षेत्र संरक्षण के लिए
* खाली और सील सूखी डायल रजिस्टर स्पष्ट पढ़ने सुनिश्चित करता है
* आंतरिक छलनी, चयन के लिए इनलेट छलनी
* रजिस्टर 5 रोलर्स और 4 पॉइंटर्स या 8 रोलर और 1 पॉइंटर हो सकते हैं।
मानक अनुपालन
तकनीकी डेटा आईएसओ 4064 कक्षा बी, कक्षा सी, आर80, आर 100, R125 या क्षैतिज स्थापना के लिए R160 मानक के अनुरूप है।
वैकल्पिक विशेषताएं
* अनुरोध पर उपलब्ध कई लंबाई और कनेक्शन
* नॉन रिटर्न वाल्व
* मीटर शरीर: चयन के लिए पीतल, प्लास्टिक, लोहा और स्टेनलेस स्टील।
* प्री-लैस पल्स आउटपुट (रीड स्विच; हॉल या नॉन-मैग्नेटिक मेटल प्लेट)।
कामकाजी परिस्थितियां
पानी का तापमान: ठंडे पानी के मीटर के लिए ≤50ºC
पानी का तापमान: गर्म पानी मीटर के लिए ≤90ºC
पानी का दबाव: ≤1MPa या 1.6MPa वैकल्पिक (10बार या 16बार वैकल्पिक)
स्थापना आवश्यकताएं
* मीटर को प्रवाह की दिशा के साथ क्षैतिज स्थिति में स्थापित किया जाना चाहिए जैसा कि मीटर शरीर में तीर द्वारा संकेतित किया गया है कि रजिस्टर चेहरे के साथ ऊपर की ओर।
* पाइपलाइन स्थापना से पहले निकाल दिया जाना चाहिए।
* ऑपरेशन के दौरान मीटर लगातार पानी से भरा होना चाहिए।

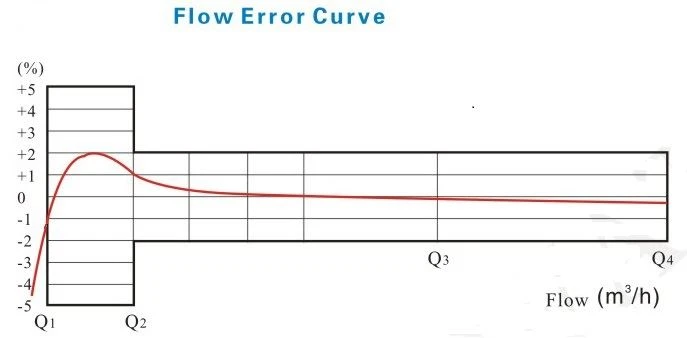

अधिकतम अनुमेय त्रुटि
Qmin (Q1) से निचले क्षेत्र में शामिल करने के लिए लेकिन Qt (Q2) को छोड़कर ±5% है ।
Qt (Q2) से ऊपरी क्षेत्र में और Qmax (Q4) सहित शामिल है ±2% (ठंडा पानी मीटर) है ।
Qt (Q2) से ऊपरी क्षेत्र में Qmax (Q4) तक समावेशी ±3% (गर्म पानी मीटर) है।
सामान
प्रत्येक पानी मीटर में एक सेट कपलिंग वैकल्पिक होता है: 2pcs ट्यूब, 2pcs अखरोट और 2pcs गैसकेट
मुख्य तकनीकी डेटा ISO4064 के अनुसार: 2003 (पुराने मानक)
आकार वाला | सरकना | कक्षा | क्यूएस | क्यूपी | क्वार्ट्ज़ | क्यूमिन | न्यूनतम पढ़ना | अधिकतम पढ़ना |
अधिभार प्रवाह | नाममात्र प्रवाह | संक्रमणकालीन प्रवाह | न्यूनतम प्रवाह | |||||
डीएन (मिमी) | m./h | L/h | माकपा | |||||
15 | 1/2" | के बिना | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
जन्म | 120 | 30 | ||||||
के आसपास | 22.5 | 15 | ||||||
20 | 3/4" | के बिना | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
जन्म | 200 | 50 | ||||||
के आसपास | 37.5 | 25 | ||||||
25 | 1" | के बिना | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
जन्म | 280 | 70 | ||||||
के आसपास | 52.5 | 35 | ||||||
32 | 11/4" | के बिना | 12 | 6 | 600 | 240 | 0.00005 | 99999 |
जन्म | 480 | 120 | ||||||
के आसपास | 90 | 60 | ||||||
40 | 11/2" | के बिना | 20 | 10 | 1000 | 400 | 0.00005 | 99999 |
जन्म | 800 | 200 | ||||||
50 | 2" | के बिना | 30 | 15 | 4500 | 1200 | 0.00005 | 99999 |
जन्म | 3000 | 450 | ||||||
65 | 2 1/2" | के बिना | 50 | 25 | 7500 | 2000 | 0.00005 | 99999 |
जन्म | 5000 | 750 | ||||||
मुख्य तकनीकी डेटा ISO4064:2014 (नया मानक) के अनुसार
डीएन | मिलिमीटर | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
आकार वाला | सरकना | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 2 1/2" |
Q4 (m./h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | 50 | |
Q3 (m./h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | |
आर80 | Q2 (L/h) | 50 | 80 | 126 | 200 | 320 | 500 | 800 |
Q1 (L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | |
R100 | Q2 (L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 | 640 |
Q1 (L/h) | 25 | 40 | 63 | 100 | 160 | 250 | 400 | |
R125 | Q2 (L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 | 512 |
Q1 (L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | 320 | |
R160 | Q2 (L/h) | 25 | 40 | 63 | 100 | 160 | 250 | 400 |
Q1 (L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | 250 | |
न्यूनतम पढ़ना (m.) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
अधिकतम पढ़ना (m1) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
अधिकतम दबाव (मानचित्र) | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
अधिकतम नुकसान (1P) | 63 | 63 | 63 | 63 | 63 | 63 | 63 | |
अधिकतम तापमान | T50 | T50 | T50 | T50 | T50 | T50 | T50 | |
पल्स आउटपुट विकल्प | रीड स्विच | Vmax= 24V, Imax= 100mA, Pmax = 2W | ||||||
हॉल | / | |||||||
गैर-चुंबकीय धातु प्लेट | / | |||||||
आयाम और वजन
मीटर का आकार | लंबाई (एल) | चौड़ाई (बी) | ऊंचाई (एच) | कनेक्टिंग थ्रेड |
मिलिमीटर | मिलिमीटर | D. | ||
15 | 165/190 | 98 | 104 | जी 3/4B |
20 | 190/195 | 98 | 106 | जी 1B |
25 | 260/225 | 103 | 115 | G1 1/4B |
32 | 260/230 | 103 | 115 | G1 1/2B |
40 | 300/245 | 124 | 153 | जी 2'बी |
50 | 300 | 124 | 153 | G2 1/2 B |
280 | 165 | 175 | जीबी 4216.4 को जोड़ने वाले फ्लैंज | |
65 | 280 | 165 | 179 | |
