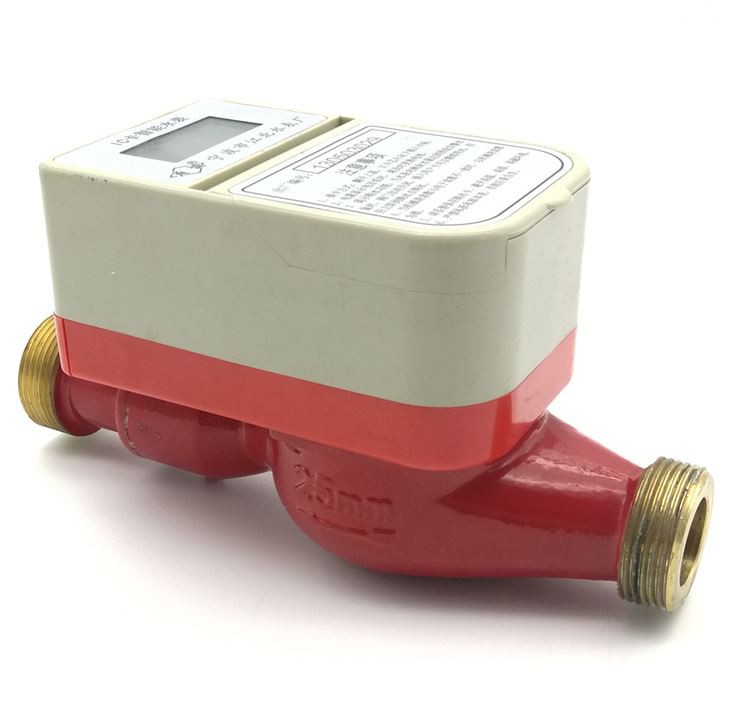

आवासीय जल प्रवाह मीटर
LXSRK-E 15 मिमी से 40 मिमी तक के आकार में रिमोट वाल्व नियंत्रण समारोह के साथ एक बुद्धिमान पानी मीटर है। यह पाइप लाइनों से गुजरने वाले गर्म पानी या पीने के पानी की मात्रा को मापता है ।
सुविधाऐं
* एक मीटर, एक कार्ड।
* वाल्व कंट्रोल के साथ मल्टी जेट ड्राई या वेट टाइप वाटर मीटर।
* बॉल वाल्व अपनाया, मोटर चालित।
* प्रीपेमेंट फंक्शन: यूजर पहले भुगतान करते हैं। न भुगतान, न पानी।
* सिंक्रोनाइजेशन डिस्प्ले फंक्शन: एक ही समय में एलसीडी डिस्प्ले और मैकेनिकल डिस्प्ले।
* अलार्म फ़ंक्शन: जब बैलेंस सेट निश्चित मात्रा से कम होता है तो वाल्व स्वचालित रूप से बंद हो जाएगा और एलसीडी डिस्प्ले अलार्म जानकारी।
* बैटरी की कमी: जब बैटरी पर्याप्त नहीं है, वाल्व स्वचालित रूप से बंद हो जाएगा
* एंटी मैग्नेटिक अटैक फंक्शन: वाटर मीटर में ऑटोमैटिक प्रोटेक्शन फंक्शन होता है। चुंबकीय क्षेत्र के दृष्टिकोण पर यह वाल्व बंद हो जाएगा।
* पल्स आउटपुट विकल्प: रीड स्विच; हॉल
मानक अनुपालन
तकनीकी डेटा क्षैतिज स्थापना के लिए आईएसओ 4064 कक्षा बी, आर80, R100 मानक के अनुरूप है।
मुख्य तकनीकी पैरामीटर
सेंसर का कार्य वोल्टेज: DC2.8 से 3.6V (हॉल), DC1-10V (रीड स्विच)
बिजली की आपूर्ति: 3.6V लिथियम बैटरी
स्टेटिक वर्किंग करंट: ≤7uA
स्थिति सुरक्षा: स्व डेटा मेमोरी, और 10 से अधिक वर्षों के लिए डेटा सहेजें।
स्थापना मोड: क्षैतिज स्थापना
सेंसर की संख्या: 2 (डबल पल्स)
काम कर रहे पानी का तापमान: 0.1ºC से 30ºC
दबाव हानि: ≤0.1 एमपीए
वाल्व स्विचिंग समय: 7s नहीं लोड वर्तमान काम कर रहे: 25 ~ 35 एमए
ब्लॉक चल वर्तमान: ≥ 150Ma
मोटर लाइफ: वाल्व स्विचिंग समय 5,000 से अधिक बार है।
कामकाजी परिस्थितियां
पानी का तापमान: ठंडे पानी के मीटर के लिए ≤50ºC
पानी का तापमान: गर्म पानी मीटर के लिए ≤90ºC
पानी का दबाव: ≤1MPa (10 बार) काम आर्द्रता:<85%>
स्थापना आवश्यकताएं
* मीटर को प्रवाह की दिशा के साथ क्षैतिज स्थिति में स्थापित किया जाना चाहिए जैसा कि मीटर शरीर में तीर द्वारा संकेतित किया गया है कि रजिस्टर चेहरे के साथ ऊपर की ओर। * पाइपलाइन स्थापना से पहले निकाल दिया जाना चाहिए। * ऑपरेशन के दौरान मीटर लगातार पानी से भरा होना चाहिए।
अधिकतम अनुमेय त्रुटि
Qmin (Q1) से निचले क्षेत्र में शामिल करने के लिए लेकिन Qt (Q2) को छोड़कर ±5% है । Qt (Q2) से ऊपरी क्षेत्र में और Qmax (Q4) सहित शामिल है ±2% (ठंडा पानी मीटर) है ।
Qt (Q2) से ऊपरी क्षेत्र में Qmax (Q4) तक समावेशी और ±3% (गर्म पानी मीटर) है ।
सामान
प्रत्येक पानी मीटर में एक सेट कपलिंग वैकल्पिक होता है: 2pcs ट्यूब, 2pcs अखरोट और 2pcs गैसकेट
मुख्य तकनीकी डेटा ISO4064 के अनुसार: 2003 (पुराने मानक)
| आकार | इंच | कक्षा | क्यूमैक्स | क्यूएन | क्यूटी | क्यूमिन | न्यूनतम पढ़ना | अधिकतम पढ़ना |
| अधिकतम प्रवाह | नाममात्र प्रवाह | संक्रमणकालीन प्रवाह | न्यूनतम प्रवाह | |||||
| डीएन (मिमी) | m./h | L/h | माकपा | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
मुख्य तकनीकी डेटा ISO4064 के अनुसार: 2014(नया मानक)
| डीएन | मिलीमीटर | 15 | 20 | 25 | 32 | 40 |
| आकार | इंच | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4 (m./h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3 (m./h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| आर80 | Q2 (L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1 (L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2 (L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1 (L/h) | 25 | 40 | 63 | 100 | 160 | |
| न्यूनतम पढ़ना (m.) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| अधिकतम पढ़ना (m1) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| अधिकतम दबाव (मानचित्र) | 16 | 16 | 16 | 16 | 16 | |
| अधिकतम नुकसान (1P) | 63 | 63 | 63 | 63 | 63 | |
| अधिकतम तापमान | T50 | T50 | T50 | T50 | T50 | |
| पल्स आउटपुट विकल्प | रीड स्विच | |||||
| हॉल | ||||||

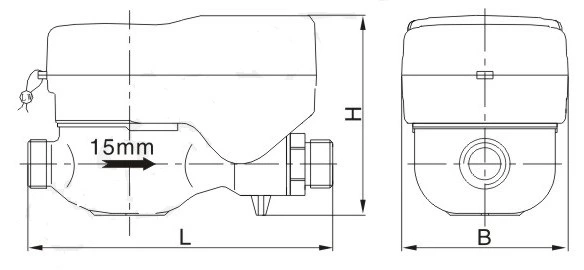

आयाम और वजन
| मीटर का आकार | लंबाई | चौड़ाई | ऊँचाई | कनेक्टिंग थ्रेड |
| व्यास | ||||
| डीएन | L | W | H | D |
| मिलीमीटर | मिलीमीटर | |||
| 15 | 165 | 105 | 116 | जी 3/4B |
| 20 | 195 | 105 | 116 | जी 1B |
| 25 | 225 | 105 | 116 | G1 1/4B |
| 32 | 225 | 105 | 116 | G1 1/2B |
| 40 | 360 | 115 | 225 | जी 2'बी |
