थोक जल मीटर

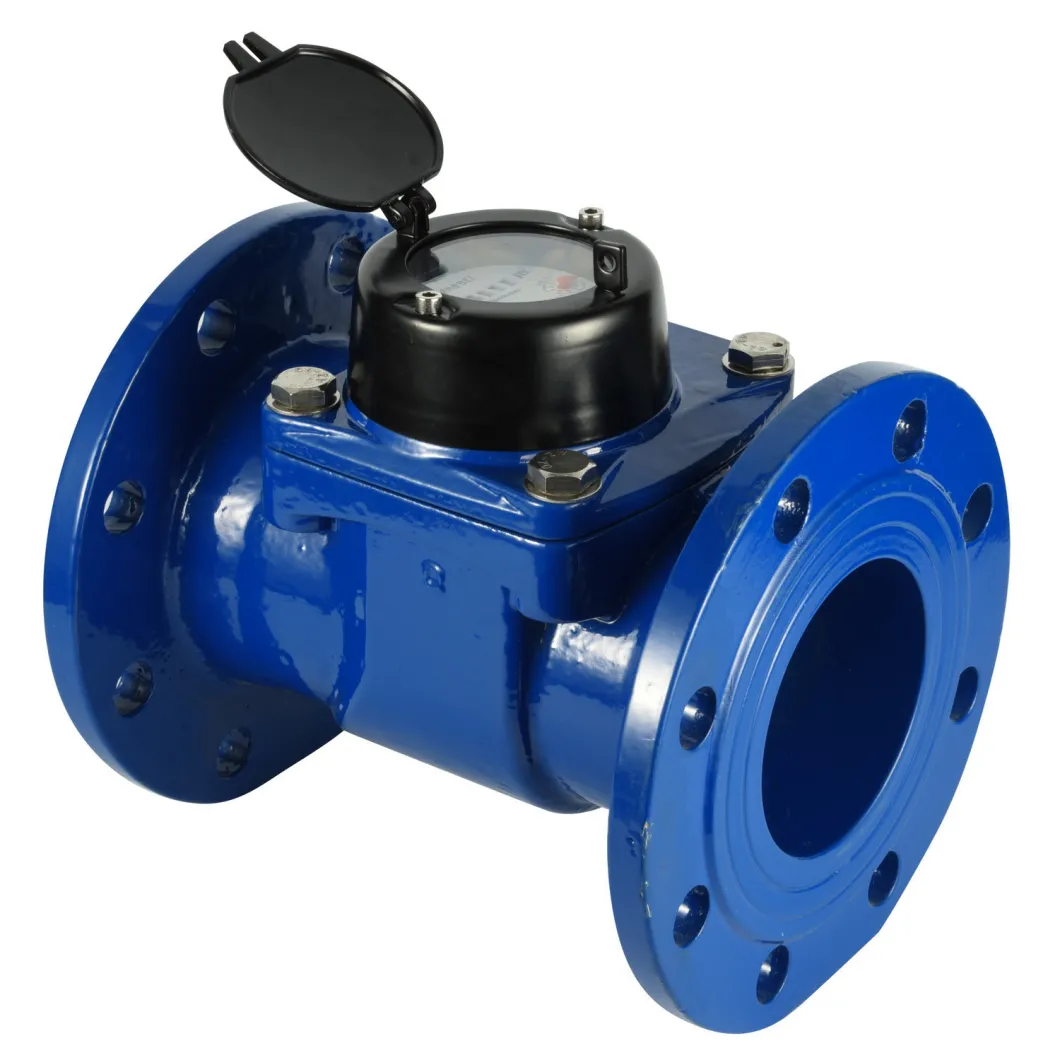

LXLC-K औद्योगिक और सिंचाई अनुप्रयोगों के लिए उच्च सटीकता के साथ एक हटाने योग्य तत्व वाल्टमैन ठंडे पानी का मीटर है जो 50 मिमी से 500 मिमी के आकार में पाइपलाइनों से गुजरने वाले ठंडे पीने योग्य पानी के उच्च प्रवाह को मापता है।
विशेषताएं
* चुंबकीय ड्राइव, कम संचरण प्रतिरोध।
* बाहरी चुंबकीय क्षेत्र की सुरक्षा के लिए चुंबकीय ढाल।
* मापने के तंत्र को जाँच, रखरखाव और बदलने के लिए शरीर से हटाया जा सकता है, और शरीर को' की आवश्यकता होती है; इसे पाइपलाइन से नष्ट नहीं किया जाना चाहिए।
* कम दबाव का नुकसान। लंबे कामकाजी जीवन।
* रीड स्विच से लैस किया जा सकता है।
मानक अनुपालन
तकनीकी डेटा आईएसओ 4064 क्लास बी / क्लास सी, आर 80, आर 100, आर 160 . के अनुरूप है
काम करने की स्थिति
पानी का तापमान: 50ºC ठंडे पानी के मीटर के लिए
पानी का तापमान: 90ºC गर्म पानी के मीटर के लिए
पानी का दबाव: 1MPa या 1.6MPa या 4.0 MPa वैकल्पिक (10bar या 16bar r 40 bar वैकल्पिक)
स्थापना आवश्यकताएं
* मीटर को क्षैतिज, ऊर्ध्वाधर या झुकी हुई स्थिति में स्थापित किया जा सकता है, प्रवाह की दिशा के साथ जैसा कि मीटर बॉडी में ऊपर की ओर रजिस्टर के साथ तीर द्वारा इंगित किया गया है।
*मीटर के माध्यम से उचित प्रवाह सुनिश्चित करने के लिए मीटर में मीटर के आगे 10 व्यास का सीधा पाइप और 5 व्यास का सीधा पाइप होना चाहिए।
* स्थापना से पहले पाइपलाइन को फ्लश किया जाना चाहिए।
* ऑपरेशन के दौरान मीटर लगातार पानी से भरा होना चाहिए।
अधिकतम अनुमेय त्रुटि
Qmin(Q1) से निचले क्षेत्र में Qt (Q2) तक शामिल लेकिन छोड़कर ± 5% है।
क्यूटी (क्यू 2) से ऊपरी क्षेत्र में क्यूमैक्स (क्यू 4) सहित और ± 2% (ठंडा पानी मीटर) शामिल है।
Qt(Q2) से ऊपरी क्षेत्र में Qmax (Q4) तक शामिल है और इसमें ±3% (गर्म पानी का मीटर) है।
ISO4064: 2003 (पुराने मानक) के अनुसार मुख्य तकनीकी डेटा
| मीटर का आकार | मापने | अधिकतम प्रवाह | नाममात्र प्रवाह | संक्रमणकालीन प्रवाह | न्यूनतम प्रवाह | न्यूनतम पढ़ना | अधिकतम पढ़ना | |
| मिमी | कक्षा | m³/h | m³ | |||||
| 50 | B | 30 | 15 | 3.00 | 0.45 | 0.0002 | 999999 | |
| 65 | B | 50 | 25 | 5.00 | 0.75 | 0.0002 | 999999 | |
| 80 | B | 80 | 40 | 8.00 | 1.20 | 0.002 | 999999 | |
| 100 | B | 120 | 60 | 12.00 | 1.80 | 0.002 | 999999 | |
| 125 | B | 200 | 100 | 20.00 | 3.00 | 0.002 | 999999 | |
| 150 | B | 300 | 150 | 30.00 | 4.50 | 0.002 | 999999 | |
| 200 | B | 500 | 250 | 50.00 | 7.50 | 0.002 | 999999 | |
| 250 | B | 800 | 400 | 80.00 | 12.00 | 0.002 | 999999 | |
| 300 | B | 1200 | 600 | 120.00 | 18.00 | 0.02 | 9999999 | |
| 350 | B | 1600 | 800 | 160.00 | 24.00 | 0.02 | 999999999 | |
| 400 | B | 2000 | 1000 | 200.00 | 30.00 | 0.02 | 999999999 | |
| 500 | B | 3000 | 1500 | 300.00 | 45.00 | 0.02 | 999999999 | |
ISO4064:2005 (नया मानक) के अनुसार मुख्य तकनीकी डेटा
| मीटर का आकार | मापने | Q4 | Q3 | Q2 | Q1 | न्यूनतम पढ़ना | अधिकतम पढ़ना |
| मिमी | R | m³/h | m³ | ||||
| 50 | 100 | 31.25 | 25 | 0.40 | 0.25 | 0.0002 | 999999 |
| 65 | 100 | 50 | 40 | 0.64 | 0.40 | 0.0002 | 999999 |
| 80 | 100 | 78.7 | 63 | 1.01 | 0.63 | 0.002 | 999999 |
| 100 | 100 | 125 | 100 | 1.60 | 1.00 | 0.002 | 999999 |
| 125 | 100 | 200 | 160 | 2.56 | 1.60 | 0.002 | 999999 |
| 150 | 100 | 312.5 | 250 | 4.00 | 2.50 | 0.002 | 999999 |
| 200 | 100 | 500 | 400 | 6.40 | 4.00 | 0.002 | 999999 |
| 250 | 100 | 787 | 630 | 10.08 | 6.30 | 0.002 | 999999 |
| 300 | 100 | 1250 | 1000 | 16.00 | 10.00 | 0.02 | 9999999 |
| 350 | 100 | 2000 | 1600 | 25.60 | 16.00 | 0.02 | 999999999 |
| 400 | 100 | 3125 | 1600 | 25.60 | 16.00 | 0.02 | 999999999 |
| 500 | 100 | 5000 | 2500 | 40.00 | 25.00 | 0.02 | 999999999 |
आयाम तथा वजन
| मीटर का आकार | लंबाई एल | चौड़ाई डब्ल्यू | ऊंचाई एच | कनेक्टिंग थ्रेड | ||
| मिमी | मिमी | D | बोल्ट सर्कल दीया D1 | कनेक्टिंग बोल्ट | ||
| 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 65 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
| 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 |
| 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
| 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 |
| 150 | 300 | 346 | 500 | 285 | 240 | 8xM20 |
| 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
| 250 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
| 300 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
| 350 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
| 400 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
| 500 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
सामान्य प्रश्न
Q1. हमारी वारंटी क्या है?
ए: 5 साल की वारंटी। अगर हमारे पर कोई गुणवत्ता की समस्या हैथोक जल मीटर, हम पूरी जिम्मेदारी लेंगे।
प्रश्न २. जियांगबी क्यों चुनेंथोक जल मीटर?
ए: हम आईएसओ ४०६४ और एन १४१५४ मानक के अनुसार सख्ती से प्रवाह दर, डीमैग्नेटाइज टेस्ट, एंटी-मैग्नेटिज्म टेस्ट, प्रेशर लॉस, मैक्सिमम प्रेशर टेस्ट, एंड्योरेंस टेस्ट का परीक्षण करते हैं। साथ ही, हमारे पास CNAS प्रमाणित हैथोक जल मीटरप्रयोगशाला यह सुनिश्चित करने के लिए कि हमाराथोक जल मीटरपूरी तरह से विभिन्न ग्राहकों की आवश्यकताओं को पूरा कर सकते हैं।
Q3. पैकिंग की आपकी शर्तें क्या हैं?
ए: आम तौर पर, हम पैक करते हैं:थोक जल मीटरमेंमजबूत गत्ते का डिब्बा,लकड़ी के फूस या लकड़ी के मामले। और हम आपके प्राधिकरण पत्र प्राप्त करने के बाद आपके ब्रांड या लोगो को पैकेजिंग पर भी रख सकते हैं।
Q4. आपके भुगतान की शर्तें क्या हैं?
ए: जमा के रूप में टी / टी 30%, और डिलीवरी से पहले 70% या लदान के बिल की प्रतिलिपि के खिलाफ 70%। हम [जीजी] #39;आपको की तस्वीरें दिखाएंगेआपकाथोक जल मीटर और पैकेज शेष राशि का भुगतान करने से पहले।
Q5. आपकी डिलीवरी की शर्तें क्या हैं?
ए: ईएसडब्ल्यू, एफओबी, सीएफआर, सीआईएफ, डीडीयू।
Q6. आपके प्रसव के समय के बारे में क्या?
ए: आम तौर पर, आपका अग्रिम भुगतान प्राप्त करने में लगभग 10-15 दिन लगेंगे। विशिष्ट डिलीवरी का समय आपके ऑर्डर की वस्तुओं और मात्रा पर निर्भर करता हैपरथोक जल मीटर.
Q7. क्या आप के अनुसार उत्पादन कर सकते हैं?थोक जल मीटरनमूने?
ए: हां, हम आपके नमूने या तकनीकी चित्रों द्वारा उत्पादन कर सकते हैं। हम नए नए साँचे और जुड़नार बना सकते हैं।
